Ps2 인터페이스 통합 IC 무선 마우스 칩 ROHS 인증서

유선 무선 마우스 칩 USB 인터페이스 통합 IC 광 마우스 칩

칩 이름: 광 마우스 칩
마우스 칩 모델: GZ-P001-STC

기능 설명
타이머/카운터
키보드 칩은 3개의 16비트 타이머/카운터 T0, T1, T2를 제공합니다.각각은 일반 카운터로 사용할 수 있습니다.T0/T1/T2를 타이머로 사용하는 경우 타이머를 트리거하는 데 사용되는 시간 단위는 기계 주기입니다.기계 주기는 사용자가 칩을 12T 모드 또는 6T 모드로 구성하는지 여부에 따라 12 또는 6개의 진동 주기와 같습니다.T0/T1/T2가 카운터로 사용될 때 카운팅 이벤트는 T0/T1/T2 High에서 Low 레벨로의 대응하는 핀입니다. 이 모드에서 칩은 기계 사이클마다 T0/T1/T2 핀을 샘플링합니다. 결과가 1에서 0이면 칩은 카운터에 1을 셉니다.카운터로 작동할 때 T0/T1/T2 핀의 하이 펄스 또는 로우 펄스 폭은 1보다 커야 합니다. T0 및 T1을 구성하기 위한 두 개의 특수 레지스터가 있습니다. TMOD, TCON에는 T2를 구성하기 위한 두 개의 특수 레지스터가 있습니다. T2MOD, T2CON
직렬 포트(UART)
마우스 칩의 직렬 포트는 이중이며 동시에 데이터를 보내고 받을 수 있습니다.송수신된 데이터는 동일한 특수 레지스터 SBUF를 공유합니다.실제로 칩 내부에는 두 개의 SBUF 레지스터가 있습니다. 하나는 전송용이고 다른 하나는 수신용입니다.직렬 포트는 4가지 모드에서 작동할 수 있습니다.
모드 0
일반적으로 이 모드는 칩의 I/O 포트를 확장하는 데만 사용됩니다.이 모드에서 데이터 수신 및 전송 모두 RXD 핀을 통과하고 TXD는 동기 시프트 클록을 출력합니다.송수신되는 것은 8비트 데이터이며 가장 낮은 비트가 먼저이며 전송 속도는 MCU 클럭의 1/12로 고정됩니다.
모드 1
TXD 핀을 통해 전송하거나 RXD 핀을 통해 10비트 데이터 프레임을 수신합니다.데이터 프레임은 1개의 시작 비트(0), 8개의 데이터 비트 및 1개의 정지 비트(1)를 포함합니다.수신 완료 후 정지 비트는 SCON의 RB8에 저장됩니다.전송 속도(모드 1) = 2SMOD X (T1 오버플로 속도) /32 또는 = T2 오버플로 속도 /16
모드 2
TXD 핀을 통해 보내거나 RXD 핀에서 11비트 데이터 프레임을 수신합니다.데이터 프레임은 1개의 시작 비트(0), 8개의 데이터 비트, 1개의 프로그래밍 가능한 9번째 비트 및 1개의 정지 비트(1)를 포함합니다.전송할 때 9번째 비트는 SCON의 TB8에서 옵니다.수신 시 SCON의 TB8에 9자리가 저장됩니다.전송 속도는 클록 주파수의 1/32 또는 1/64일 수 있습니다.전송 속도(모드 2) = 2SMOD X OSC/64
모드 3
모드 3은 전송 속도가 모드 2와 다르다는 점을 제외하고는 동일합니다. 전송 속도(모드 3) = 2SMOD X (T1 오버플로 속도) /32 또는 = T2 오버플로 속도 /16 모든 모드에서 SBUF에 쓰기가 전송을 시작합니다.모드 0의 경우 RI=0, REN=1이면 수신이 시작됩니다.다른 모드의 경우 REN=1이고 시작 비트가 도입되면, 즉 하강 에지가 있으면 수신이 시작됩니다.
전원 끄기 모드
사용자는 칩이 전원 차단 모드로 들어가도록 PCON.1을 설정합니다.절전 모드에서는 칩 클럭이 중지됩니다.칩의 내부 RAM 및 SFR은 변경되지 않습니다.깨우기 방법은 하드웨어 리셋 또는 /INT0, /ITN1, /INT2 및 /INT3 외부 인터럽트가 될 수 있습니다.하드웨어가 리셋되면 클럭을 안정화하기 위해 적어도 RESET 핀을 10ms 이상 하이 상태로 유지하는 데 주의하십시오.프로그램은 주소 0x0000부터 실행을 시작합니다.외부 인터럽트 웨이크업인 경우 프로그램은 인터럽트 벡터로 점프하여 인터럽트 처리를 수행합니다.외부 인터럽트를 사용하여 깨우려면 전원 차단 모드로 들어가기 전에 외부 인터럽트를 올바르게 설정해야 합니다.

IDLE 모드 및 전원 차단 모드의 핀 상태:

무선 마우스의 전기 매개변수:

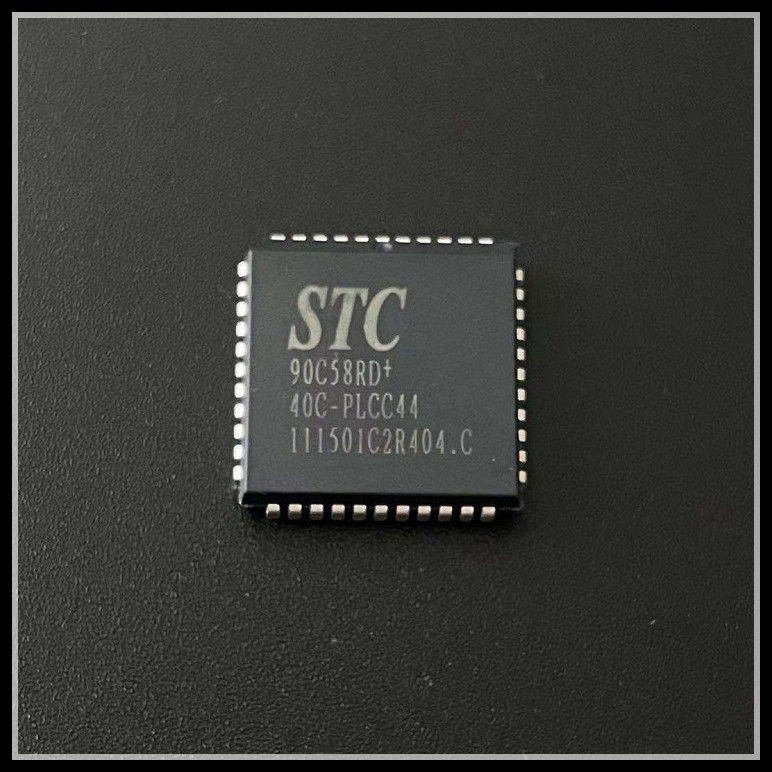

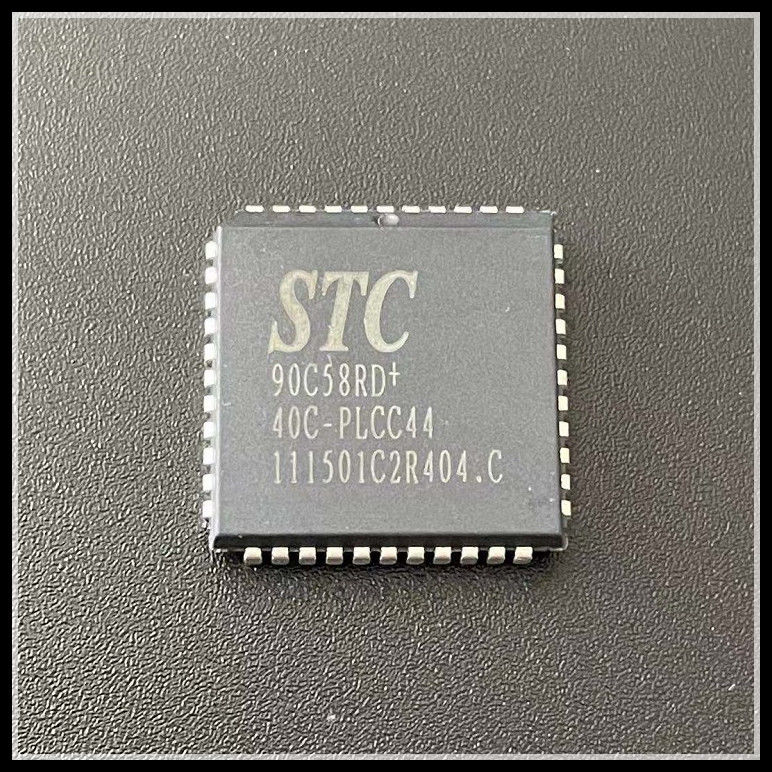

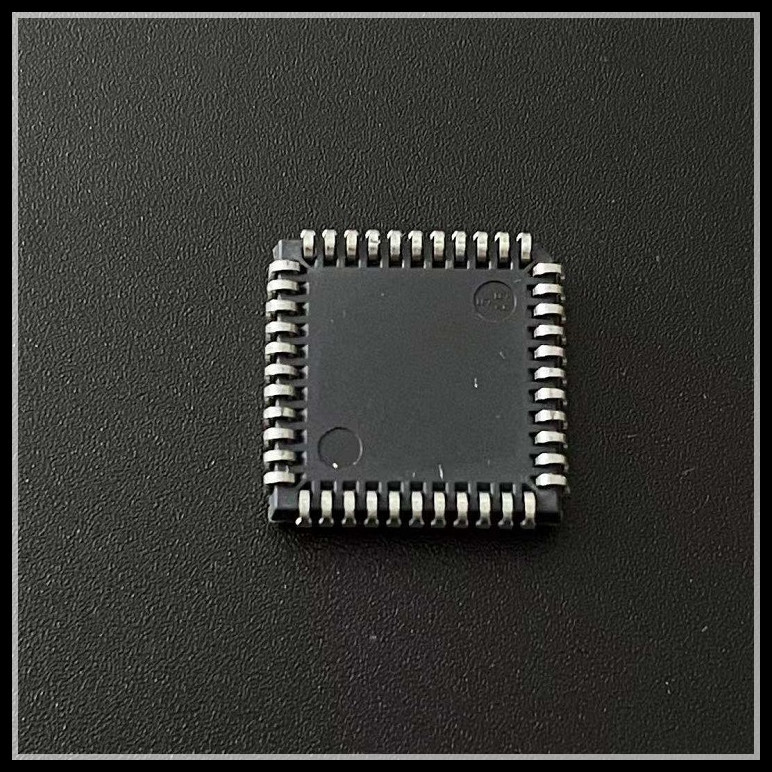

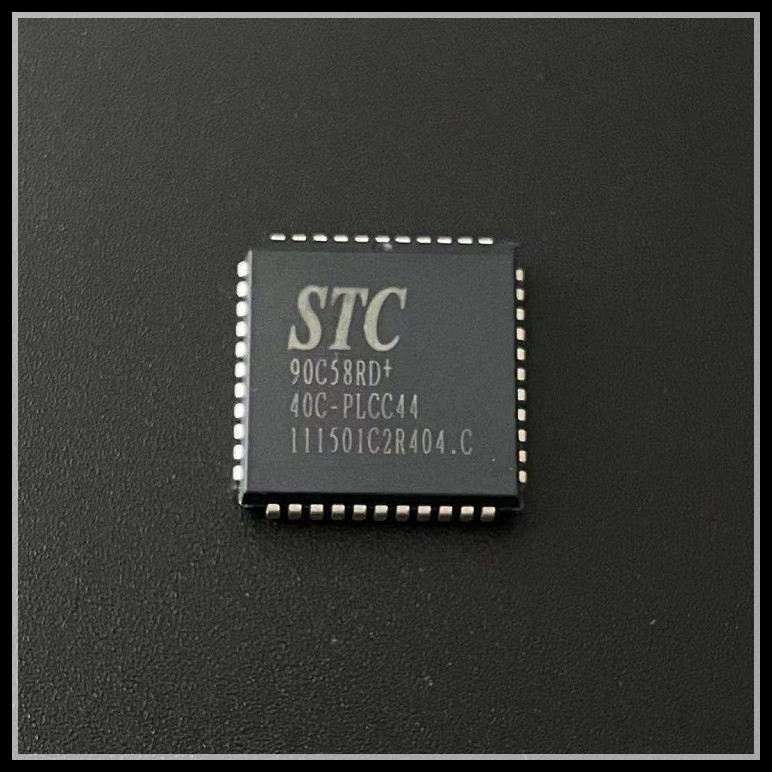

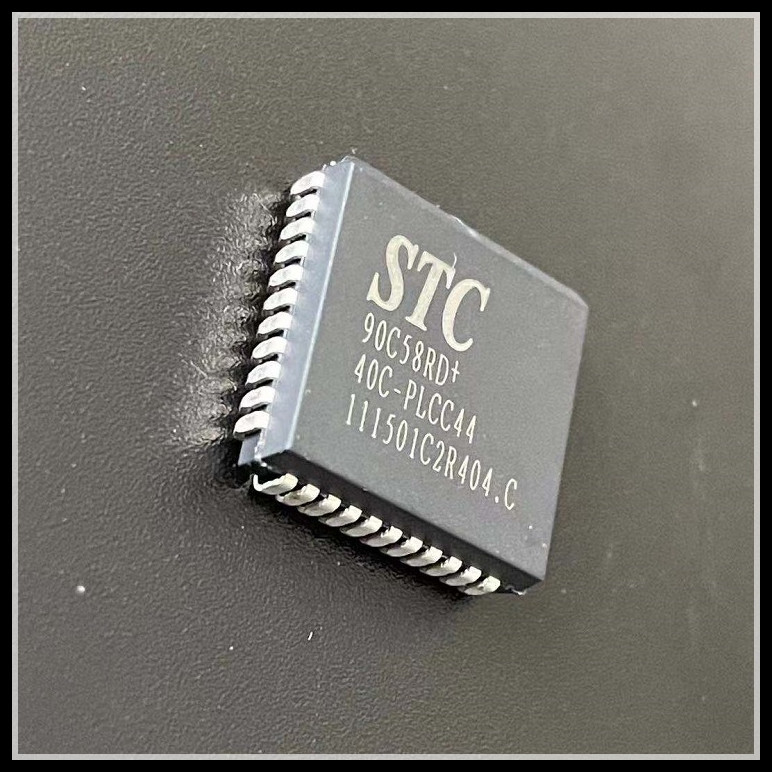

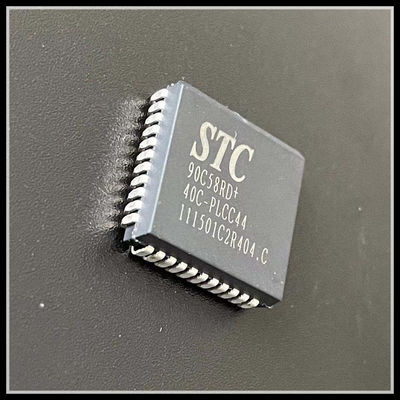

제품 이미지 프레젠테이션:
