3204 3205 IC 집적 회로와 무선 전신 USB 3.2V 광 마우스 칩

IC 상품 이름 : 광학 무선 마우스 칩
칩 제품 모델 : GZ-P001-KA8
집적 회로 제품 설명 : KA8은 더 진보적 제조 기술과 더 좋은 감광성 능력을 채택하는 USB 인터 페이스와 초집적화되 광 마우스 칩이며, 그것이 3205와 3204 원래 단계 칩을 대체할 수 있습니다 ;
제품 응용 : 무선 USB 광 마우스 ;

칩 핀 배치도 :

칩 핀 기술 :

무선 마우스 칩의 특징 :
1. 단일 전원공급장치, 전력 공급 범위 : 1.7V 내지 3.2V
2. 정확한 광학 변위 예측 기술
3. 매우 좋은 2-D 작동 센서
4. 극단적으로 빠른 이동 속도를 지원하세요
5. 최대 이동 시속 : 28 인치 / 초
6. 1600년에 달하는 CPI
7. 한때 당신은 연습하고 있지 않고 바로 절약형 모드에 들어갑니다
8. 데이터 전송은 직렬 인터페이스를 통해 실현됩니다
9. 짜맞춘 저전력 타이머 (라인 프린터), sleep1/sleep2의 2가지 방식이 있습니다
10. 쥐는 MOTSWK 핀에 의해 위로 깰 수 있고 센서가 슬립 모드로부터 깨어날 수 있습니다
11. LED 전류 제한 저항 : 68 오옴 -470 오옴 (저항을 결정하기 위한 실제 용액이에 따라서) 추천했습니다 : 100 오옴

상술 :
전원 공급기 동작 전압 : 1.73V ~ 1.94V (VDD와 AVDD는 2.2V ~ 3.2V (VDD) 광학렌즈를 단락시킵니다) : 1시 1분 속도 : 28 인치 / 쓴맛 CPI : 400/ 500/ 600/ 800/ 1000(Default)/ 1200/ 1600 CPI 프레임 속도 : 3000은 / 초를 맞춥니다. 전형적 동작 전류 :
(정상적인) 2mA @mouse 움직임
300uA @Mouse는 (Sleep1)를 이동하지 않습니다
60uA @Mouse는 (Sleep2)를 이동하지 않습니다
7uA @power 다운 모드

SPI 인터페이스 레지스터가 읽고 씁니다 :
어드레스 분할 0X00~0X0E의 등록은 직접적으로 읽히고 작성됩니다 ;
읽고 0X10~0X7F 어드레스 분할에서 등록이 처음으로 읽기를 열고 보호 레지스터를 작성하 즉, 다음과 같은 2 등록을 구성할 것이라고 (일반적으로 애플리케이션에서 사용되지 않습니다) 쓰세요
0X5A를 0X09에게 쓰세요 ;
0X9A를 0X5B에게 쓰세요.
V108 안에 있는 약 24Mhz의 주파수와 진동자가 있으며, 그것이 구성 레지스터를 통해 선발될 수 있습니다. 특정 구성은 다음과 같습니다 : 처음으로 기록 보호를 켜세요
Reg0X51 = 0x0B는 외부 저항을 선택하는 것입니다, Reg0X51 = 0x09는 내부 저항을 선택하는 것입니다,
Reg0X53은 내부 저항 조정 레지스터입니다. 주파수인 Reg0X53=0x00이 가장 높은 것이골 때 주파수인 Reg0X53=0x7f가 가장 낮은 것일 때. 디폴트 값 Reg0X53=0x48.

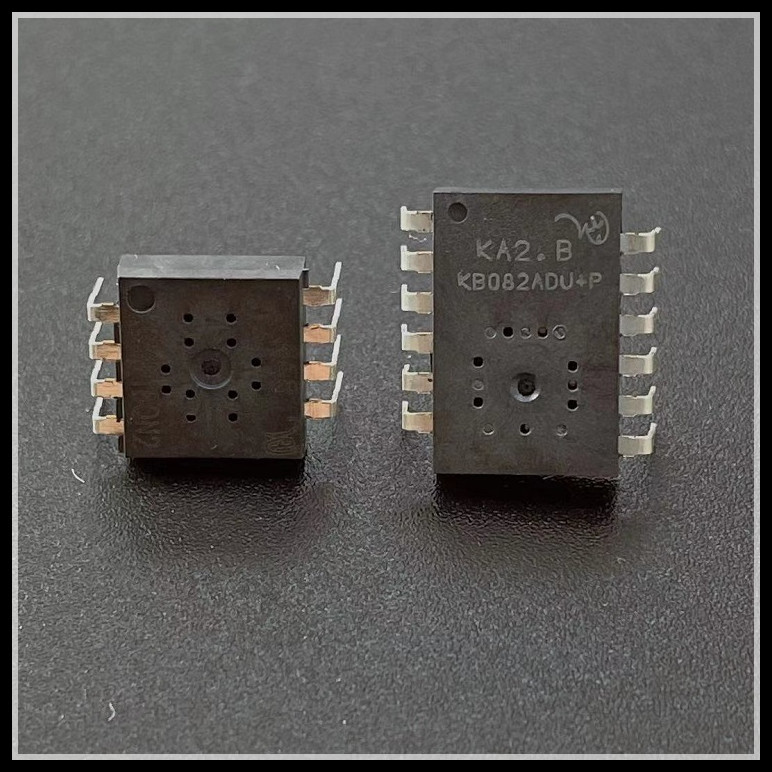

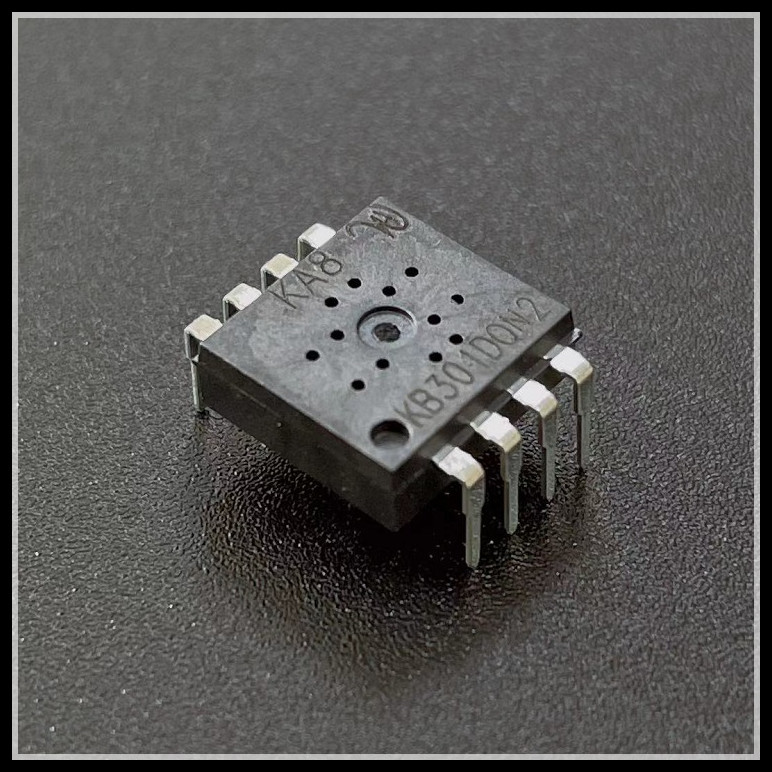

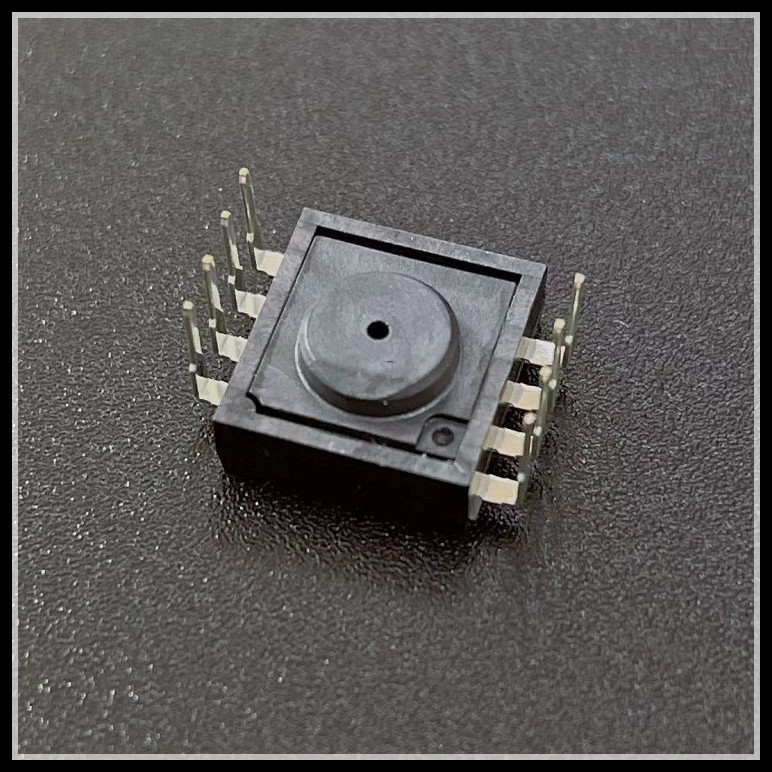

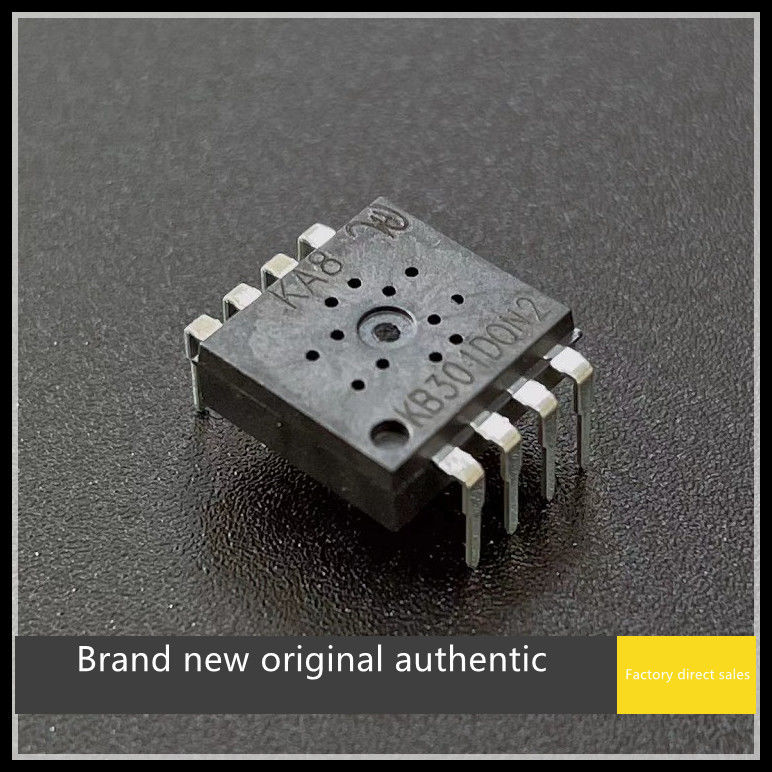

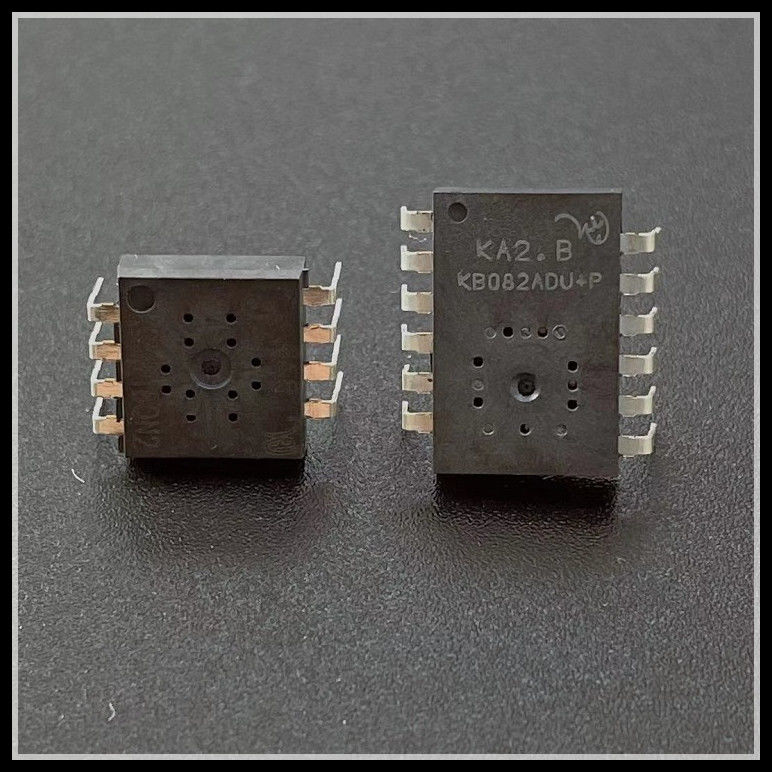

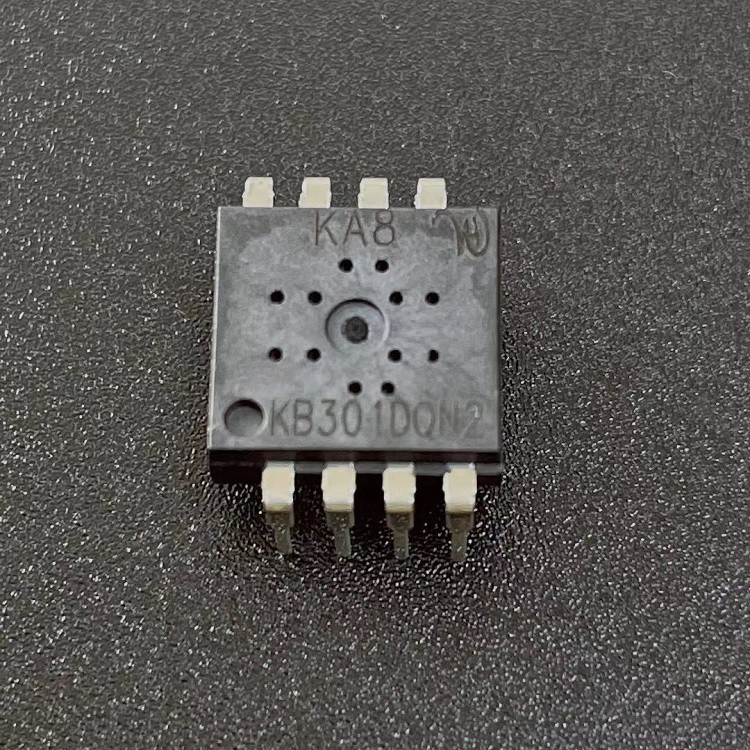

칩 그림 :
