유선 무선 마우스 칩 USB 인터 페이스 통합된 IC 광 마우스 칩

칩명 : 광 마우스 칩
마우스 칩 모델 : GZ-P001-1622

핀의기능 :
칩의 핀 배치 기능은 다음과 같습니다 :
D+, Ｄ : USB 인터 페이스의 차별적 데이터 라인. USB 인터 페이스가 사용되지 않을 때, D+는 얻어진 높은 것이고 Ｄ 낮아 연결됩니다.
PS2CLK/Ser, PS2Data (뮤즈 무인 20 오우, 무스 무인 20 Ｖ, 무스 무인 24 휠) : PS/2 마우스 인터페이스는 늘어서고 호스트 인터페이스에 연결됩니다. PS2CLK는 직렬 마우스 TXD 라인을 운전하기 위해 RS232 드라이버 칩에 연결되는 직렬 포트의 생산량으로서 사용될 수 있습니다. 사용하지 않을때, 그것은 보류되어야 합니다 (내부로 끌어 올려집니다).
PS2CLK, PS2Data (MouseWarrior24 EyeII) : PS/2 마우스 인터페이스는 늘어서고 호스트 인터페이스에 연결됩니다. 사용하지 않을때, 그것은 보류되어야 합니다 (내부로 끌어 올려집니다).
RTS (MuseWarrior20 O, MouseWarrior20V, MouseWarrior24Wheel) : 일련 RTS 신호 입력은 외부 보조 회로를 요구합니다. 핀이 얻어진 최저치일 때, 직렬 포트 데이터 전송은 중지되고 칩이 그것이 낮은 것으로부터 최고치에 변할 때 재설정됩니다. 이 핀은 직렬 포트가 사용되지 않을 때 낮게 당겨져야 합니다.
ADB : ADB 접면 데이터 라인이 사용하지 않을때 좌측 부동이어야 합니다 (내부 풀업).
북쪽, 사실, 동쪽, 서쪽 (MouseWarrior 20 V) : 인텔리잉크 전자공학 베르사포인트티엠 센서와 연결하세요. 최대 외부의 힘이 센서에 작용할 때, 저항기는 축전기를 방출하기 위해 듀얼 집적 회로에 사용하기 위해 이 핀에 연결되어야 합니다 (자세한 사항은 예 도입을 참조하세요).
X1, X2, Y1, Y2 (MouseWarrior20 오우, MouseWarrior24 휠) : 마우스 기계 부분, X2 하강 모서리 앞에 있는 X1 하강 모서리의 광학 필수적 코딩 또는 신호 입력은 오른쪽 자리 이동, Y2 하강 모서리 앞에 있는 Y1 하강 모서리를 의미합니다. 광전 변환기는 풀다운 저항을 가지고 있거나 슈미터 트리거 광검출기를 사용하여야 합니다.
PD, 전략 방위 구상국, SCLK (MouseWarrior24 EyeII) : 이러한 핀은 직접적으로 ADNS2051 센서 (내부 풀업)의 상응하는 핀에 연결될 수 있습니다.
Z1/Down, Z2/Up (MuseWarrior24 휠, MouseWarrior24 아이이이) : 소용돌이 모양의 바퀴 또는 버튼을 미끄러지게 하는 것에 의한 광학 필수적 코드 입력. 이 기능은 버튼 핀을 통하여 활성화될 수 있습니다. Z1의 하강 모서리는 Z2의 하강 모서리에 선행하며, 그것이 위로 향하여 미끄러져 움직이어서 의미합니다. 그것은 저항기에 의해 내부로 끌어올려지고 광전 변환기 또는 버튼이 땅에 감소되어야 합니다.
버튼 (뮤즈 무인 24 바퀴, 무스 무인 24 눈 II) : 스크롤 휠 기능을 사용할 때, 이 핀은 떠있습니다. 슬라이딩 기능을 발생시키기 위해 버튼을 사용할 때, 이 핀은 기초를 두고 슬라이딩 버튼이 Z1/Down, Z2/Up 핀 (내부 풀업)에 연결됩니다.
En (MuseWarrior20 O, MouseWarrior24Wheel) : 광학 필수적 부호기의 LED 실행 신호. 24mA 경향을 흡수할 수 있는 개방 드레인 출력은 외부 저항을 요구합니다.
En (MouseWarrior24 EyeII) : HDNS2000 (광 센서 칩)의 전력 실행 신호. 내부로 저항기에 의해 끌어 올려진 개방 드레인 출력이 외부 보조 회로를 요구합니다.
왼쪽으로, 곧바로, 센터 : 왼쪽으로, 옳고 중앙 마우스 버튼 입력. 내부 풀업을 위해, 입력 신호는 의거하는데 근접하여야 합니다.
4번째 (MuseWarrior20 V, MouseWarrior24Wheel, MouseWarrior24 EyeII) : 4번째 마우스 버튼을 입력하세요. 내부 풀업을 위해, 입력 신호는 의거하는데 근접하여야 합니다.
5번째 (MouseWarrior24 EyeII) : 5번째 마우스 버튼을 입력하세요. 내부 풀업을 위해, 입력 신호는 의거하는데 근접하여야 합니다.
크엑스트 : USB가 잠을 깨우는 상태를 확인하기 위해 보류될 때, 이 핀은 정기적으로 프로세서를 깨우는데 사용됩니다. 외부 RC회로는 요구됩니다.
국민 총수요에 당기세요 : 이 핀은 마우스워리어 최종 생산품에 기초를 두는데 사용됩니다.
XOut, 엑스인 : 외부 6MHz 세라믹 발진자 (수정떨개는 불안정성을 야기시킬 수 있습니다), 어떤 다른 보조 장치도 필요하지 않습니다. 외부 6MHz 클럭 신호는 또한 엑스인 핀에 입력될 수 있고 XOut 핀이 좌측 부동이어야 합니다.
GD : 전력 접지.
프크크 : 전원 공급기의 양극.
형태 2
작업 특성과 인터페이스 설명 :
마우스워리어 칩은 그것이 계속 강화될 때 일련의 리셋동작을 수행합니다. 권력이 단지 켜질 때, 모든 내부 풀업은 무력하게 되고 그들이 리셋동작 동안 가능해집니다. 초기화가 완료된 후, 무스워리어는 어느 마우스 인터페이스가 활동적인지 발견합니다. 만약 어떤 활성 인터페이스도 5s 내에서 발견되지 않으면, 무스워리어가 채무 불이행에 의해 PS/2 정합 모드를 사용합니다.
USB 범용 직렬 정합 모드를 사용할 때, 마우스워리어는 표준 구동기로 적합하여 표준 인간 기계 인터페이스 장치 (에이치아이디)로서 사용되고, 국가 번호는 0입니다. 마우스워리어 20 오우는 3개의 마우스 키를 규정합니다, 마우스 무인 20V가 4개의 마우스 키를 규정합니다, 마우스 무인 24 바퀴와 마우스 무인 24 눈 II가 4개의 마우스 키와 소용돌이 모양의 바퀴를 규정합니다.
PS/2 정합 모드를 사용할 때, 시스템의 표준 드라이브와 호환 가능하기 위해 왼쪽과 센터와 우측 키를 규정하는 마우스워리어 장치는 0로 표시됩니다. 마우스워리어 24 휠과 마우스 무인 24 아이이이는 마이크로 소프트 인터넷 익스플로러 TM 프로토콜의 PS/2 인터페이스 장치와 호환 가능합니다. 그들의 장치 번호는 첨부된 소용돌이 모양의 바퀴 장치와 3로서, 또는 첨부된 네번째 버튼과 4로서 규정될 수 있습니다.
ADC (애플 컴퓨터 데스크 버스 애플 데스크 탑 버스)과 직렬 마우스가 현재 덜 중국에서 사용된 것처럼, 그들은 여기에서 반복되지 않을 것입니다. 관계되는 사람들은 해당 문학을 언급할 수 있습니다.
적용 회로 :
형태 2는 마우스워리어 20 Ｖ로 설계된 쥐 회로를 보여주고 센서 인터페이스 회로가 형태에 표시됩니다. 회로는 USB, ADC, PS/2와 직렬 인터페이스를 지원합니다. 리더들은 그들의 요구에 따라 선택할 수 있고 최종 사용자들이 또한 적절한 인터페이스를 선택할 수 있습니다.

무선 마우스의 전기적 매개 변수 :

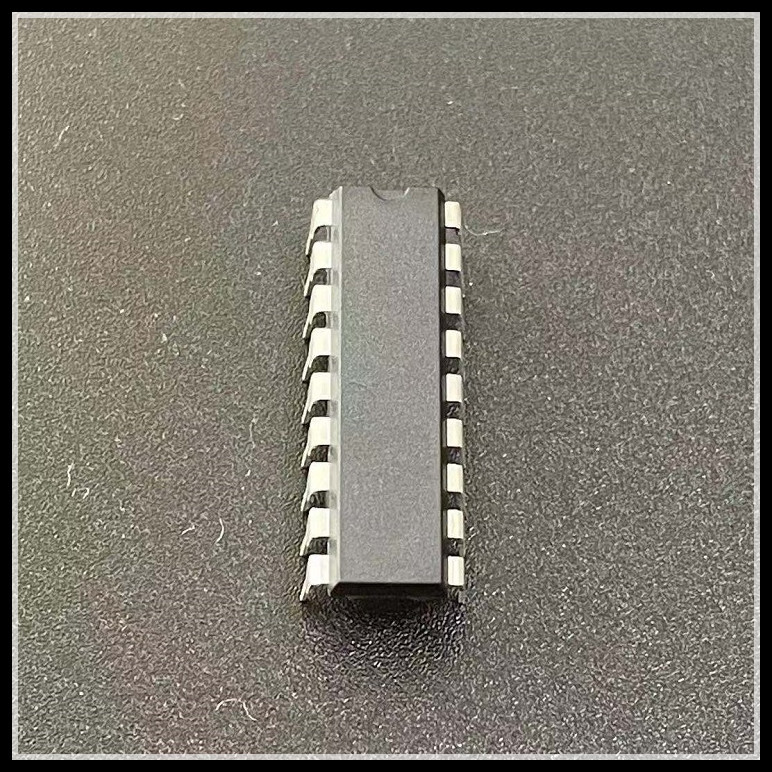

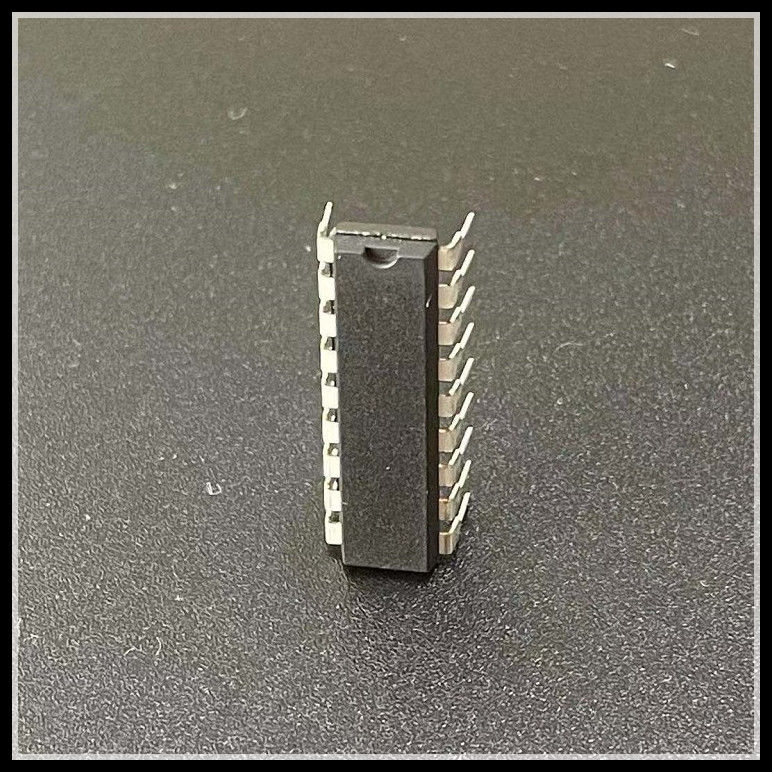

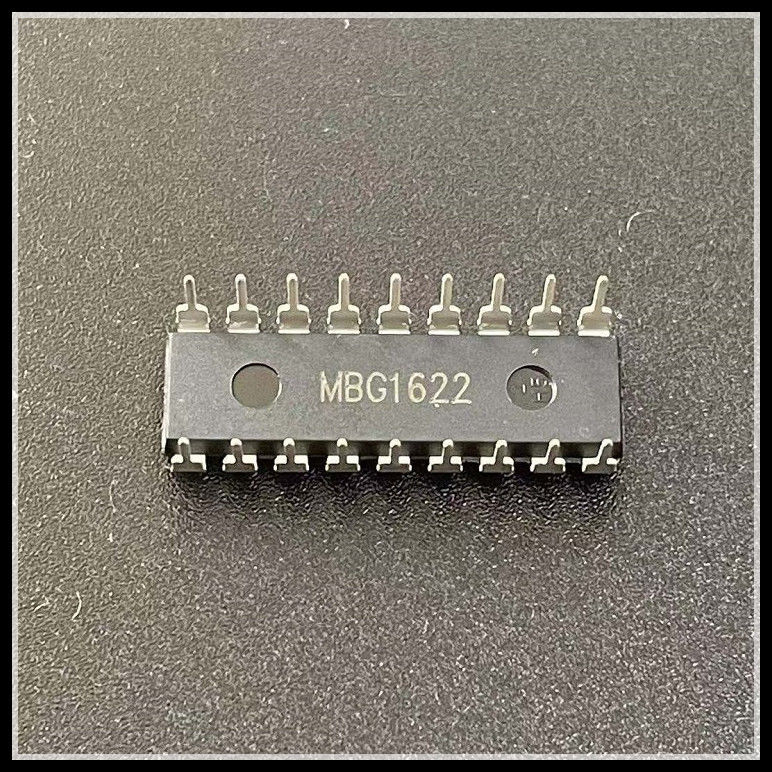

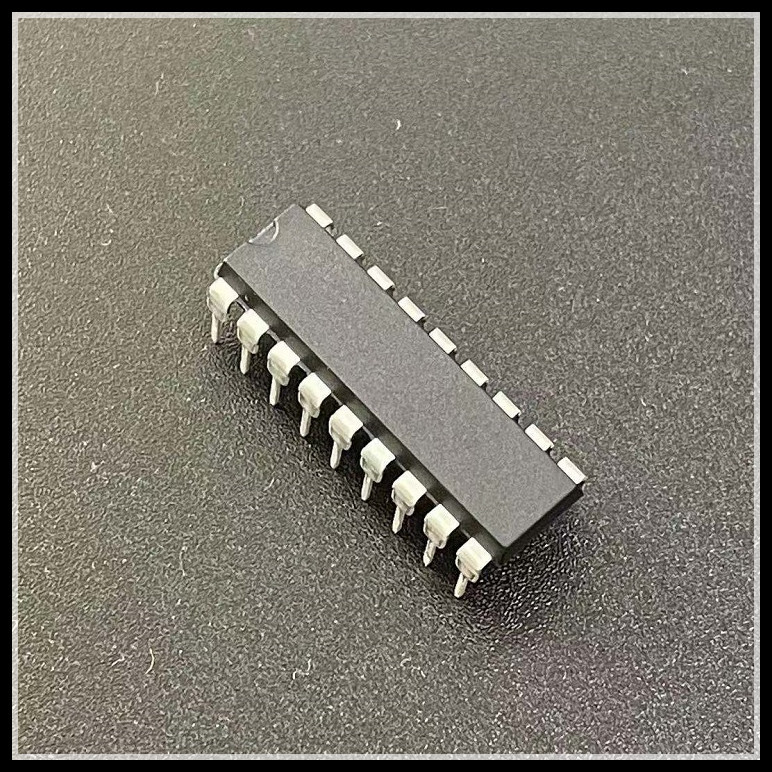

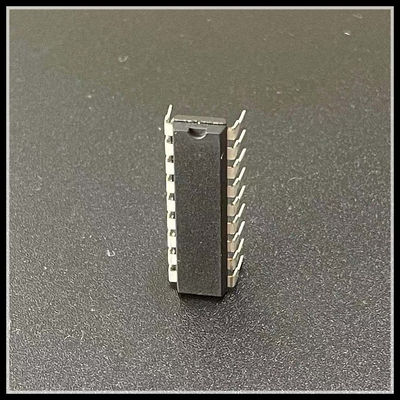

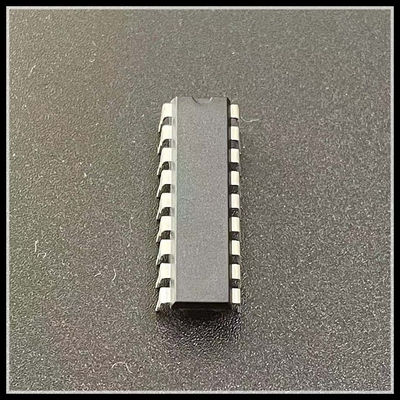

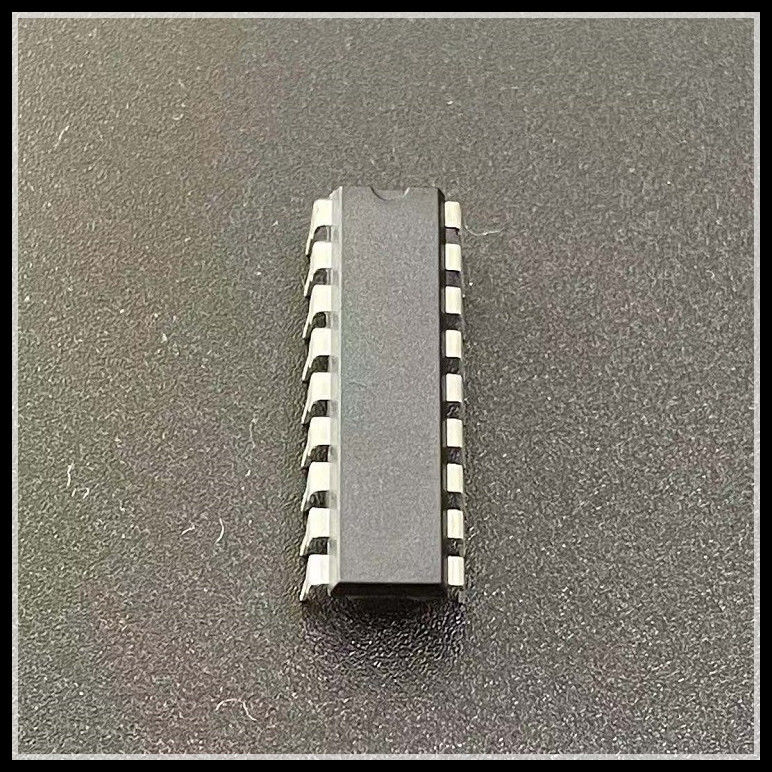

제품 이미지 발표 :
