모델 2636 2633명 USB 인터 페이스 통합된 유선 방송 마우스 칩

유선 마우스를 위한 2636 2633 2634 2637개의 집적 회로 칩

칩명 : 광 마우스 칩
마우스 칩 모델 : GZ-P001-KA3.비
유선 마우스 칩 제품 기술 : KA3.B는 더 진보적 제조 기술과 더 좋은 감광성 능력을 채택하는 USB 인터 페이스와 초집적화되 광 마우스 칩입니다.
주요 특징 :
● USB는 조화시킵니다
● 단일 5V 전원 공급기
마이크로소프트 인텔리 마우스 3D 마우스로 적합한 ●.
● 지원 마이크로 소프트 윈도우 7, 8, 10, XP, 2000년, ME과 98 운영 체계
●는 마이크로소프트 WHQL과 USB-IF에 따릅니다
● 버튼 지지체 : 왼쪽, 중앙이 바로잡습니다 ; 기계적 Z축 부호기를 지원하세요
● DPI 설정 : 800/1200 DPI는 정착하여 설정될 수 있습니다, 채무 불이행이 1200년입니다
● 짜맞춘 전력 관리 회로
● 짜맞춘 LED 구동회로
● 짜맞춘 LED 전류 제한 저항
● 고집적화, 소수의 외부 부품
●는 ROHS 지시에 따릅니다
● DIP12는 패키징합니다

칩 핀 배치도

마우스 칩의 DPI 설정 : DPI는 고정하고 DPI의 가치에서 설정하곤 했습니다, 다음이 DPI 핀의 사용을 도입하기 위해 3가지 상황으로 분할됩니다.
1200 DPI 설정 : 이 상태는 디폴트 상태이거나, 내부 풀업 저항기 방법이 사용되거나, 외부 51K 오옴 풀업 저항기가 연결될 수 있습니다. IC이 계속 강화될 때, 이 핀의 상태를 점검하고 어떤 외부 수준도 연결되지 않거나 외부 51K 오옴 풀업 저항기가 1200년에 연결되고 내부 DPI에서 설정했다는 것을 아세요. 아래의 그림 전시회에 나타난 바와 같은, 전형적인 애플리케이션 회로도 :

유선 마우스 칩의 주요 특징 :
1. USB 인터 페이스, 플레이스테이션2 인터페이스
2. 한 개의 5V 전원 공급기
3. 마이크로소프트 인텔리 마우스 3D 마우스로 적합합니다. 서포트스 마이크로 소프트 윈도우 vista, XP, 2000년, ME과 98 운영 체계
4. 마이크로소프트 WHQL과 USB-IF로 순응합니다
5. 버튼 지지체 : 왼쪽, 중앙이 바로잡습니다 ; 기계적 Z축 부호기 DPI 설정을 지원하세요 : 800/1200은 정착하여 설정될 수 있습니다
6. DPI, 당신은 또한 다이나믹하게 400, 800, 1200년, 1600년 사이를 바꿀 수 있습니다
7. 슬립 모드와 자동 웨이크업 기능으로
8. 짜맞춘 전력 관리 회로 ;
9. 짜맞춘 LED 구동회로
10. 어떤 외부 수정체 발진기 설계
11. 고집적화, 소수의 외부 부품
12. ROHS 지시에 따르세요
13. DIP12 패키지

무선 마우스의 전기적 매개 변수 :

기술 :
1 : 쥐 PCB 배치 프로세스 동안, IC 접지 핀과 축전기 지상 사이의 거리는 최대한 짧게 있어야 하고 접지 배선이 가능한 것으로 구리로서 있어야 합니다
2 : DPI 적용에서, 다이나믹 스위칭 동안, 버튼의 다른 방향의 발단은 기초를 두고, 5V 전원 공급기에 연결될 수 없습니다

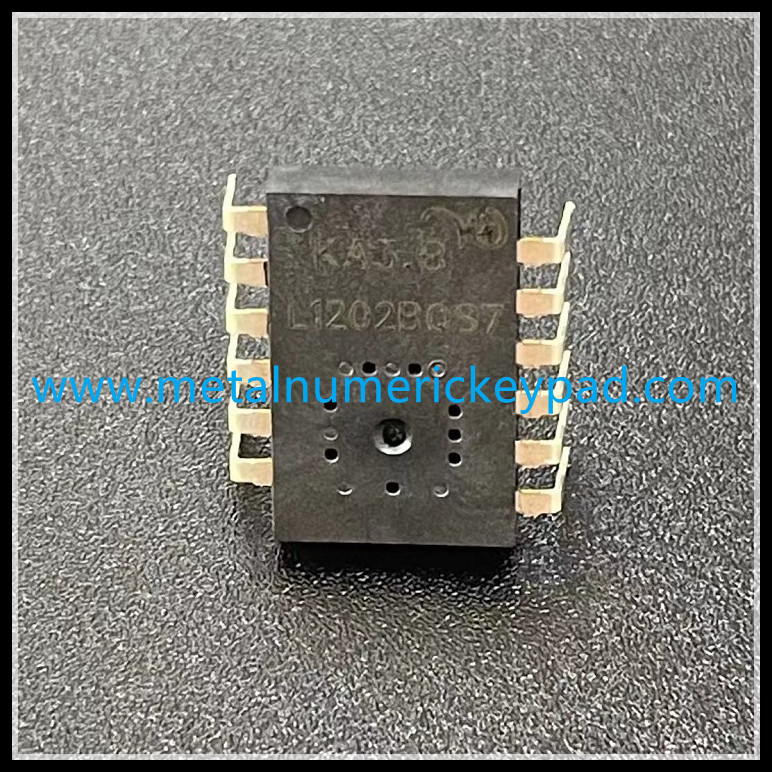

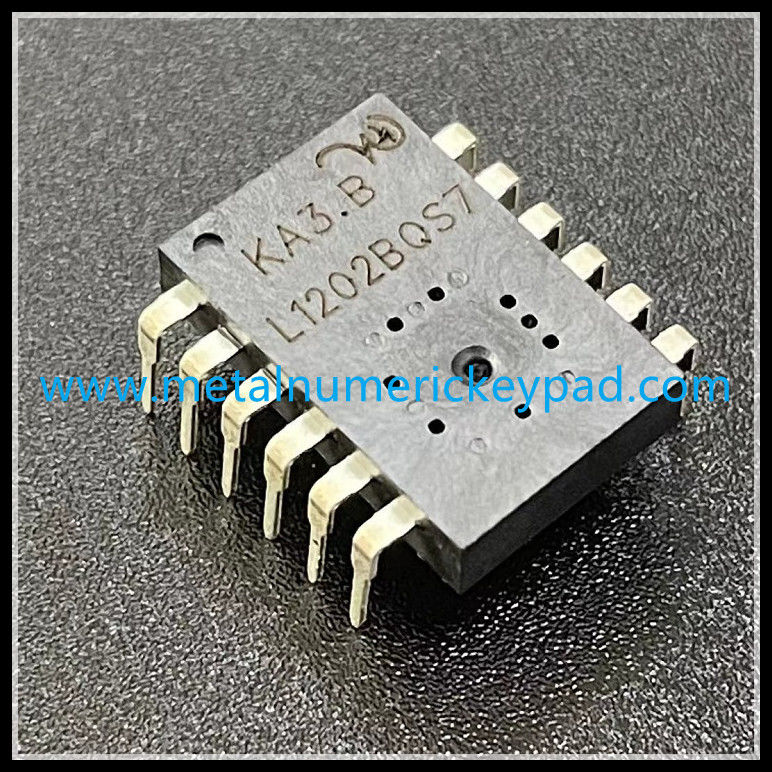

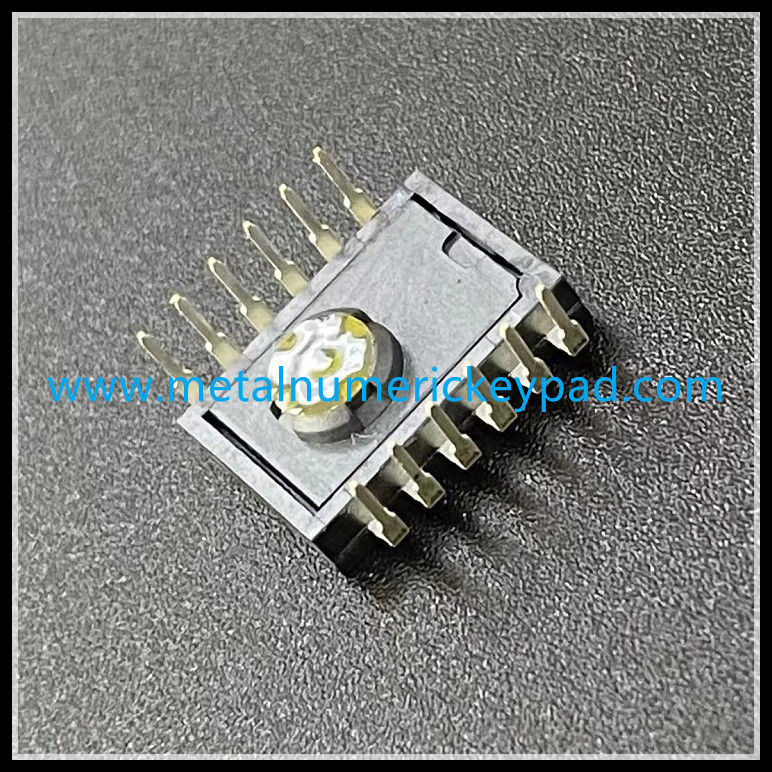

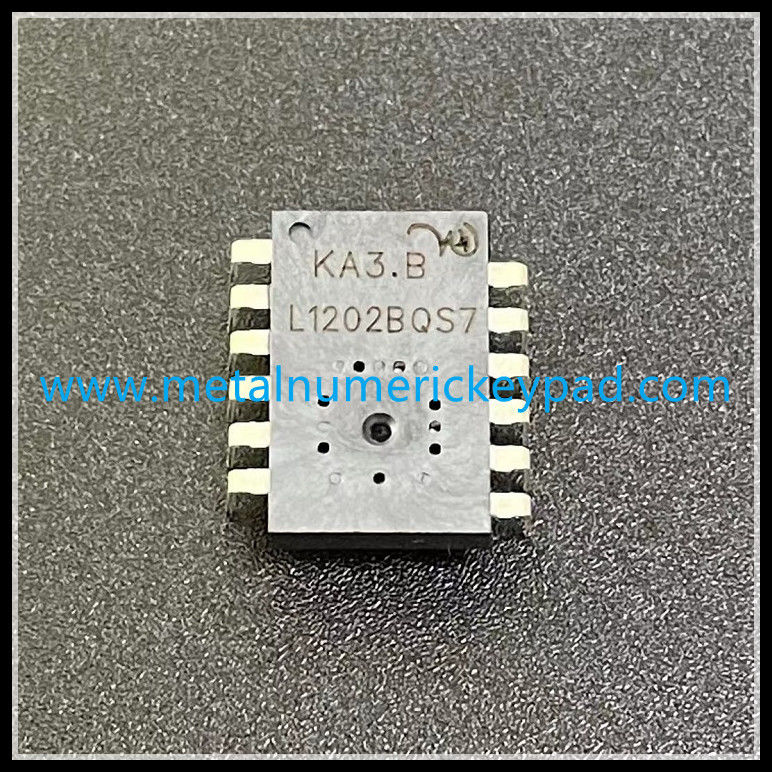

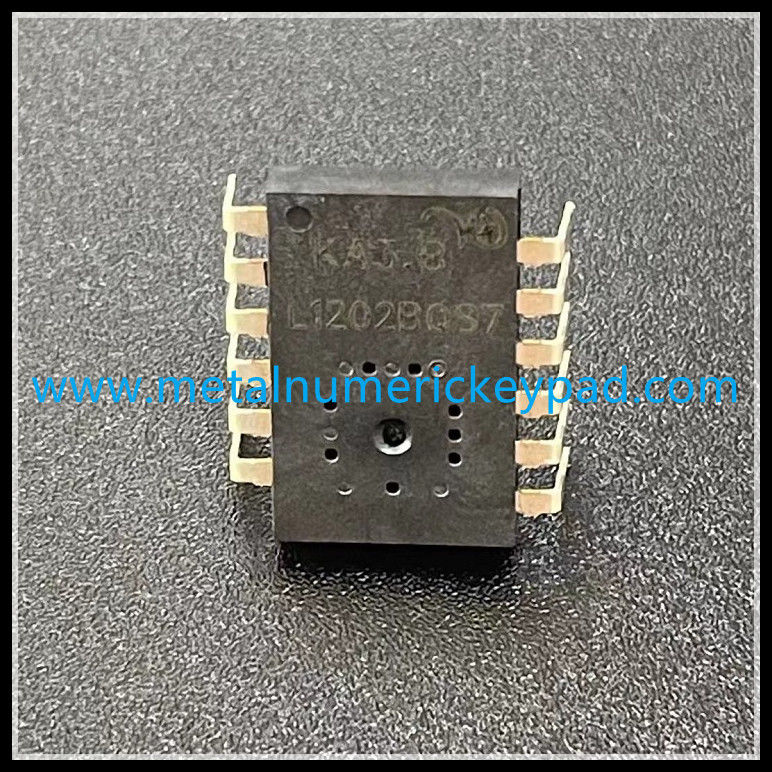

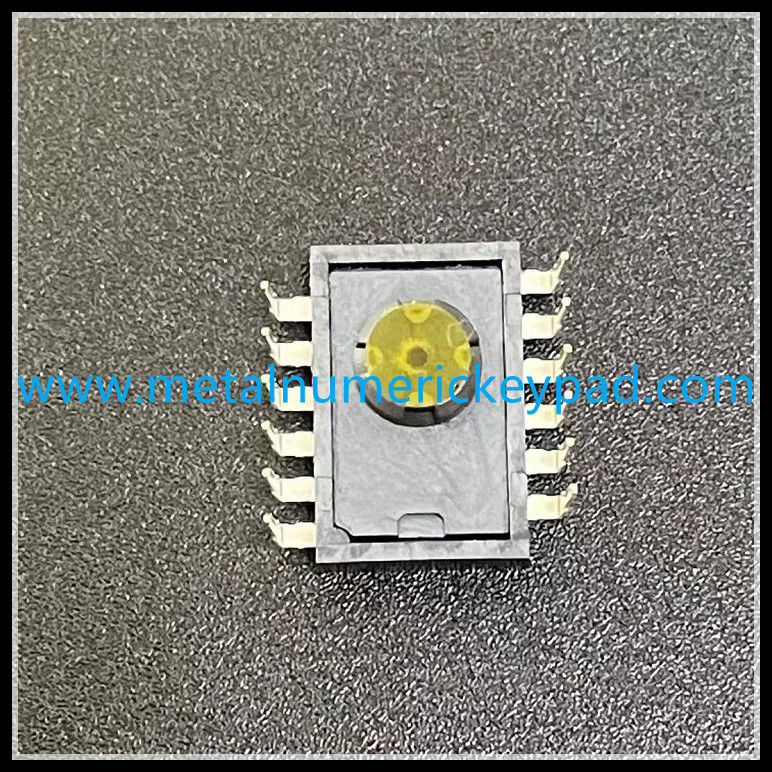

제품 이미지 발표 :
