ATM와 간이 건축물을 위한 방수 금속 부호 매김 키보드를 당기기 EPP 철사

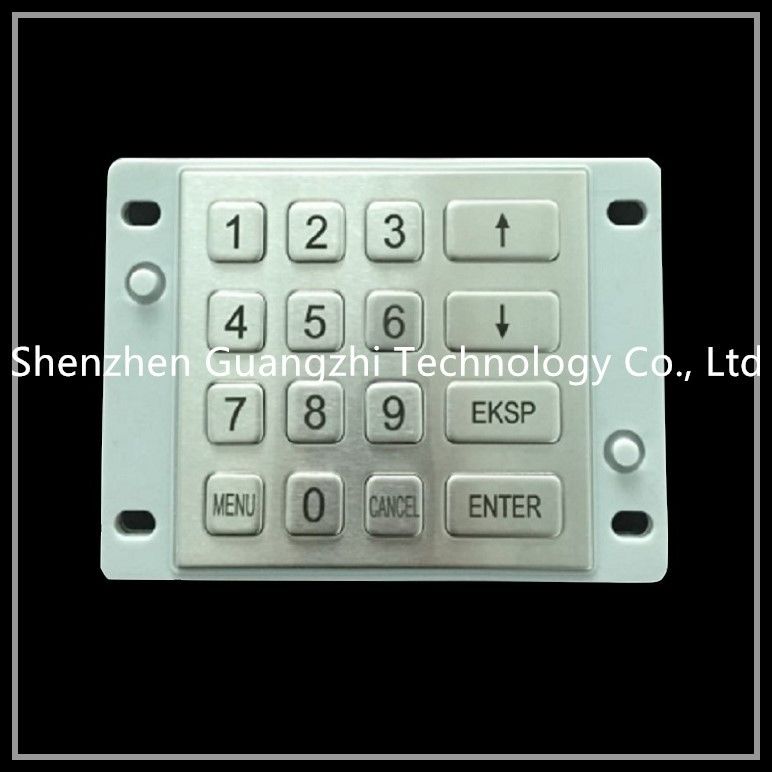

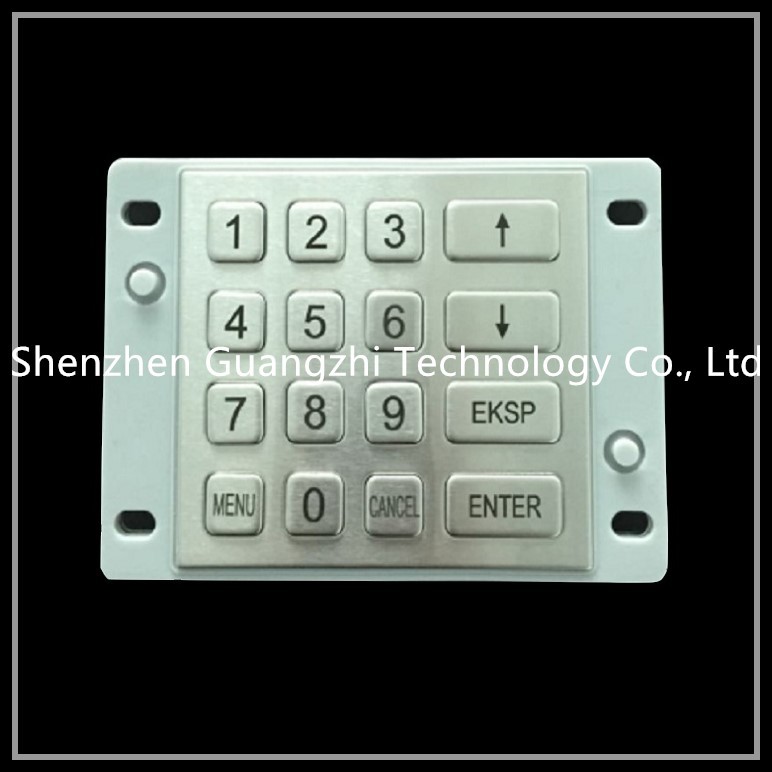

제품 이름: 금속 부호 매김 키보드

제품 모형: GZ-B009026G

제품 명세서: 100*91.5mm

1개의 개관

이 제품은 4개의 PSAM 카드 기능을 가진 금속 암호 키보드입니다. DES로와 3DES 기능,

ISO7816, t = 0 및 T에 따르기 PSAM 카드를 = 1개의 의정서 지원하십시오

2개의 성과 색인

2.1 통신 매개변수

표준 RS232 직렬 통신 공용영역. 1개의 시작 비트, 1개의 스톱 비트.

선택적인 커뮤니케이션 비율: 9600 bps.

선택적인 자료 형식: n, 8, 1

2.2 명세와 가동 속도

사람들의 중국은행의 명세와 일치하여.

부호 매김과 해독 속도 < 1="" second="">

2.3 전기 성과

전력 공급: DC + 5V DC 전원 공급.

전력 소비: 의 밑에 작동 국가에 있는 1W도 비 작동 국가에 있는 200MW.

정전 중요한 유지: 전력 공급이 즉시 그리고 오랫동안 차단될 경우, 기억 자료는 분실되지 않을 것입니다.

2.4 기계적 성질

중요한 생활: 200000배에.

중요한 압력: 3N (n).

중요한 치기: 0.45mm.

주요 물질: 스테인리스.

패널 물자: 스테인리스.

중요한 지상 특성: 레이저 자체와 강한 페인트.

2.5 환경 적응성

작동 온도: - 10 ℃ ~ + 40의 ℃ 상대 습도: 40-90% (보통 상태에서).

저장 온도: - 30 ℃ ~ + 55의 ℃ 상대 습도: 20-95% (응축 없음).

대기압: 60-106 kPa.

2.6 신뢰성

MTBF >20000H, MTTR<30min>

3개의 키보드 명령

명령어 형식: 02h + < ln=""> + < CMD=""> + < data=""> + < BCC="">

반환 체재: 02h + < ln=""> + < st=""> + < data=""> + < BCC="">

Ln -- CMD의 바이트 수를 및 자료 또는 ST 및 자료 대표합니다.

CMD -- 명령 키워드.

자료 -- 교환되는 자료 정보.

BCC -- ln에서 자료에 바이트 독점 또는 검사함.

ST - 다음과 같이 설명하십시오:

04H - 성공적으로 수행하는 명령하십시오

15h - 명령 매개변수를 해를 끼치십시오

80h -- 타임아웃 과실

A4H -- 명령은 성공적으로 수행될 수 있습니다, 그러나 만능 열쇠는 부당합니다

B5h -- 부당한 명령 및 만능 열쇠

E0h -- 부당한 명령

FXH - 자기 검사에 있는 과실:

틀린 X=0 CPU

틀리게 X=1 SRAM

x = 2 키보드에는 단락 과실이 있습니다

x개 = 3개의 serial 수평 과실

x개 = 4개의 CPU 카드 과실

x = 6 만능 열쇠 실패

잡다한 x = 7. 과실

3.1는 제품 버전 번호 및 다른 모수를 가지고 갑니다.

명령: 02h + 01h + 30h + < BCC="">

반환: 02h + < ln=""> + < st=""> + < data=""> + < BCC="">. St는 04H, 15h, e0h, F0H일지도 모릅니다. F0H는 e2rom 칩이 설치되지 않다는 것을 나타냅니다.

묘사: 자료 = ver + Sn + VER가 16 바이트 (ASCII 부호)의 버전 번호인 rechang는, Sn의 첫번째 4개 바이트 (BCD) 생산 일련 번호입니다, 암호 서기법 산법 칩 있는 경우에 마지막 4개 바이트는 모든 “00" (, 입니다 그것의 수)가이고, rechang는 2개 바이트 (요구되는 기계설비 지원)의 위탁 시간입니다.

3.2 프로그램 리셋 자기 검사는, 맑게 하지 않아 잠급니다.

명령: 02h + 01h + 31h + < BCC=""> (02h + 02h + 31h + 38h + BCC는 38h에 키보드에 있는 8개의 만능 열쇠를 reinitialize 할 수 있습니다)

묘사: 키보드 자기 검사 후에, 만능 열쇠가 유효한 경우에 (16의 만능 열쇠는 BCC에 의해 확인됩니다), 초인종은 한 번 둥글게 되고, 자기 검사 상태는 St에 있습니다.

반환: 02h + 01h + < st=""> + < BCC="">. St는 04H, 15h, e0h, FXH일지도 모릅니다.

3.3는 만능 열쇠를 설치합니다 (Sam 카드 형태를 제외하면).

명령: 02h + 0ah + 32H + < m=""> + < TMK=""> + < BCC="">

묘사: 만능 열쇠 수 m는 1개 바이트 (00-0fh)이고, 16의 만능 열쇠 TMK는 8/16/16 바이트입니다 (DES, 3DES 및 각각 칩 형태에 일치하는). 만능 열쇠 수 m가 1개 바이트 (41-4fh)인 경우에, 동일한 수의 본래 만능 열쇠로 암호문을 해독하고 저장될 필요가 있습니다.

반환: 02h + 01h + < st=""> + < BCC="">. St는 04H, 15h, A4H, b5h, C4H, d5h, E0일지도 모릅니다. 04H는 만능 열쇠가 적재되었다는 것을 나타냅니다.

3.4는 일 열쇠를 설치합니다 (Sam 카드 형태를 제외하면).

명령: 02h + 0Bh + 33H는 + < m=""> + < n=""> + < WP=""> + < BCC=""> 암호문 WP 8개 바이트입니다

묘사: 작동 중요한 암호문 WP는 8/16/24 바이트입니다 (DES, 3DES 및 각각 칩 형태에 일치하는).

반환: 02h + 01h + < st=""> + < BCC="">. St는 04H, 15h, A4H, b5h, C4H, d5h, e0h일지도 모릅니다.

주: 작동 열쇠 아니 n (00-03h)는 만능 열쇠 아니 m (DES/3DES)를 가진 작동 열쇠 WP를 암호로 고쳐 쓰기 위하여 이용됩니다. 암호 키보드가 암호문을 해독한 후에, WP 작동 중요 지역은 뒤에 오는 키보드 자료의 부호 매김과 해독 명령을 위해 저장됩니다.

3.5 카드 번호 또는 설치되는 계좌 번호 (anxix9.8 부호 매김을 위해)

명령: 02h + 0dh + 34h + < card-no=""> + < BCC="">

묘사: 카드 번호는 또는 카드 입니다 12 바이트 ASCII 숫자 부호 설명합니다.

반환: 02h + 01h + < st=""> + < BCC="">. St는 04H, 15h, C4H, d5h, e0h일지도 모릅니다.

3.6는 암호 키보드 부호 매김을 시작합니다

명령: 02h + 06h + 35h + < 핀-l=""> + < jm-md=""> + < ts-md=""> + < timeout=""> + < BCC="">

묘사: 다음에 나오는 테이블

기능: 키보드를 자동적으로 켜고, 길잡이 후에 중요한 입력을 허용하십시오. 입력될 때, 핀 l 보다는 더 적은인 경우에, 입력 암호의 길이를 핀 l와 비교되어 재판할 것을 요구됩니다

그러나 확인 열쇠가 있으면, 또는 핀 l 확인 열쇠, 그것을 길이의 8개 바이트의 정수 배수에 00/FFH로 보충될 필요가 있습니다 필요로 하지 않는 경우에. 부호 매김 형태, 그 후에 암호 부호 매김 가동에 따르면카드의 가동이와 핀의 신원 정보 필요하다는 것을 (ansix9.8에 따라 또는 ISO 9564 또는 핀 구획 가동 도중 ibm3624) 실행되고, 암호 명령이 얻어질 때까지 마지막으로 돌려보내진 자료는 완충기에서 저장됩니다. 당신이 타임아웃 후에 나가는 경우에, 돌려보내진 국가에 있는 아무 암호문도 없을 것입니다.

반환: 02h + 01h + < st=""> + < BCC="">. St는 04H, 15h, A4H, b5h, C4H, d5h, e0h일지도 모릅니다.

3.7 자료 암호화 (Sam 카드 형태를 제외하면).

명령: 02h + 09 + 36h + < string=""> + < BCC="">

묘사: 현재 작동 열쇠 (DES/3DES)를 가진 8 바이트 평문 끈을 암호로 고쳐 씁니다. 암호 부호 매김을 실행하고 암호문 자료를 돌려보내십시오.

반환: 02h + 09h는 + < st=""> + < ciphertext="" string=""> + < BCC=""> St 04H, 15h, A4H, b5h, C4H, d5h, e0h일지도 모릅니다.

3.8 자료 해독 (Sam 카드 형태를 제외하면).

명령: 02h + 9 + 37h + < ciphertext="" string=""> + < BCC="">

묘사: 현재 작동 열쇠 (DES/3DES)를 가진 8 바이트 암호문 끈을 암호문을 해독합니다. 암호 해독 가동을 실행하고 클리어 텍스트 자료를 돌려보내십시오.

반환: 02h + 09h + < st=""> + < plain="" text="" string=""> + < BCC="">. St는 04H, 15h, A4H, b5h, C4H, d5h, e0h일지도 모릅니다.

3.9 포획 제품 일련 번호 끈

명령: 02h + 01h + 38h + < BCC="">

반환: 02h + 09h + < st=""> + < serial="" number="" string=""> + < BCC="">. St는 04H, 15h, e0h일지도 모릅니다.

주: 순차 번호 끈은 8개 바이트입니다. 수년간 (BCD 부호를 위한 2개 조금) 1개 바이트, 달 (BCD 부호를 위한 2개 조금) 동안 1 바이트, 및 생산 일련 번호 (BCD 부호를 위한 4개 조금)를 위한 2개 바이트가 있습니다. 마지막 4개 바이트는 암호 산법 칩이 없을 때 4 00h입니다.

3.10 표시 문자열

명령: 02h + < ln=""> + 39H + < string=""> + < BCC="">.

묘사: 지원하지 않는.

반환: 02h + 01h + < st=""> + < BCC="">. St는 04H, 15h, e0h일지도 모릅니다.

주: 한자 부호는 암호 키보드 글꼴에 따라 암호로 고쳐 쓰고, 특성 수는 암호 키보드에 의해 표시되어야 합니다. 테이블의 끈 부속이 전시를 맑게 하지 않는 경우에.

3.11 자료 Mac 가동 (Sam 카드 형태를 제외하고)

명령: 02h + 09h + 41h + < string=""> + < BCC="">

묘사: 8 바이트 평문 끈을 산출하기 위하여 현재 MAC 작동 열쇠 (DES/3DES)를 이용하십시오. 반환 MAC 끈 자료.

반환: 02h + 09h + st는 + < MAC="" string=""> + < BCC=""> St 04H, 15h, A4H, b5h, C4H, d5h, e0h일지도 모릅니다.

3.12는 키보드에 있는 암호에 접근합니다 (Sam 카드 형태를 제외하면)

명령: 02h + 01h + 42h + < BCC="">

묘사: 완충기에 있는 이전에 암호로 고쳐 쓴 암호문을 돌려보내고, 본래 국가를 복구하기 위하여 암호 국가를 끕니다.

반환: 02h + 0eh + < st=""> + < ciphertext=""> + < CN=""> + < Sn=""> + < BCC="">. St는 04H, 15h, A4H, b5h, C4H, d5h, e0h일지도 모릅니다.

주: cn는 1개의 암호가 1 바이트 가동 순차 번호, 각 가동을 위해 추가된상태에서입니다. SN는 4 바이트 암호 칩의 유일한 일련 번호입니다. 핀 부호는 단지 0-9의 수 열쇠, 삭제 키만 허용하고 열쇠를 확인합니다. 핀 부호는 다른 기능키를 위해 사용될 수 없습니다, 그러나 키보드가 개시의 앞에 열리는 경우에 본래 부호는 발송될 것입니다.

3.13는 일 열쇠를 활성화합니다 (Sam 카드 형태를 제외하면).

명령: 02h + 03h + 43h + < m=""> + < n=""> + < BCC="">

묘사: 현재 작업 열쇠가 모든 암호 가동을 위해 현재 일 열쇠 앞으로 지정된 대로 일 열쇠 아니 n를 가진 만능 열쇠 아니 m를 활성화하십시오. 만능 열쇠가 때 현재 작동 열쇠 사용될 경우에, n (00-03h) 하고 무관한 M (00-0fh) 모수만 필요하다. B.16 명령 설명을 보십시오.

반환: 02h + 01h + < st=""> + < BCC="">. St는 04H, 15h, A4H, b5h, C4H, d5h, e0h일지도 모릅니다.

3.14는 특성을 반송합니다

명령: 02h + 02h + 44h + < Chr=""> + < BCC="">

묘사: 암호 키보드는 즉각 받아진 특성을 돌려보낼 것입니다.

반환: 02h + 02h + < st=""> + < Chr=""> + < BCC="">. St는 04H, 15h, C4H, d5h, E0일지도 모릅니다. Chr는 ASCII 문자를 대표합니다.

3.15는 스위치 키보드와 중요한 소리를 보냅니다

명령: 02h + 02h + 45h + < CTL=""> + < BCC="">

묘사: 온/오프 암호 키보드를 도십시오, 온/오프 중요한 (BZ) 소리를 도십시오. 키보드가 열릴 때, 일단 압력 열쇠가 있으면, 활발히 중요한 값 부호를 발송할 것입니다. 단추 (BZ) 소리가 위에 또한 인 경우에, 단추가 눌러지는 때 소리가 날 것입니다. 또한 통신 매개변수 조정이 있습니다.

반환: 02h + 01h + < st=""> + < BCC="">. St는 04H, 15h, C4H, d5h, E0일지도 모릅니다.
